陶粒有哪些性能優(yōu)勢

說(shuō)到陶粒其主要是以?xún)?yōu)質(zhì)鋁釩土、煤等多種原材料，經(jīng)過(guò)破碎，細碎，粉磨、制粒和高溫燒結等多道工藝制作而成，具有耐高溫、高壓、強度高、導流能力強、及耐腐蝕等特點(diǎn)，主要用于油田井下支撐，以增加石油天然氣的產(chǎn)量，屬環(huán)保產(chǎn)品。是天然石英砂、玻璃球、金屬球等中低強度支撐劑的替代品，對增產(chǎn)石油天然氣有良好效果。

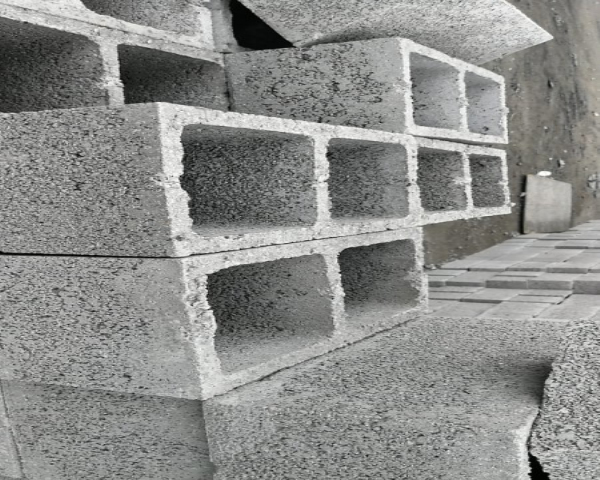

陶粒之所以得到快速發(fā)展，是因為它具有其他材料所不具備的許多優(yōu)異性能，這一優(yōu)異性能使它具有了其他材料無(wú)法取代的作用。哈爾濱陶粒磚廠(chǎng)家介紹陶粒的優(yōu)異性能有以下幾個(gè)方面。

保溫、隔熱

陶粒由于內部多孔，故具有良好的保溫隔熱性，用它配制的混凝土熱導率一般為0.3～0.8W/（m·k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的熱環(huán)境。

耐火性?xún)?yōu)異

普通粉煤灰陶?；炷粱蚍勖夯姨樟Ｆ鰤K集保溫、抗震、抗凍、耐火等性能于一體，特別是耐火性是普通混凝土的4倍多。對相同的耐火周期，陶?；炷恋陌宀暮穸缺绕胀ɑ炷帘?0%。此外，粉煤灰陶粒還可以配制耐火度1200℃以下的耐火混凝土。在650℃的高溫下，陶?；炷聊芫S持常溫下強度的85%。而普通混凝土只能維持常溫下強度的35%～75%。

抗震性好

陶?；炷劣捎谫|(zhì)量輕，彈性模量低，抗變形性能好，故具有較好的抗震性能。在1976年唐山大地震中，天津建造的4棟陶?；炷链蟀褰ㄖ就旰?，并能照常使用。而其周?chē)喈敂盗康拇u混建筑都不同程度地受到震害。這雖然與建筑結構體系有關(guān)，但是陶?；炷辆哂袃?yōu)良的抗震性能也是一個(gè)重要原因。1976年意大利費留利地區發(fā)生9級的強烈地震，統計資料表明，磚混建筑物損壞率達40%～60%，框架結構黏土空心磚建筑損壞率為33%，而陶?；炷两ㄖp壞率只有5%。陶粒的抗震性能由此可見(jiàn)。

吸水率低，抗凍性能和耐久性能好

陶?；炷聊退?、堿腐蝕和抗凍性能優(yōu)于普通混凝土。250號粉煤灰陶?；炷?，15次凍融循環(huán)的強度損失不大于2%。1976年有關(guān)部門(mén)對自1985年以來(lái)所建的陶?；炷凉こ踢M(jìn)行了實(shí)測，結果表明，無(wú)論是預制的還是現澆的，室內的與室外的，所含鋼筋均未銹蝕，測的碳化深度一般不大于30㎜，后期強度還可以繼續增長(cháng)。由此可見(jiàn)，陶?；炷潦且环N優(yōu)良的建筑材料，應大力推廣使用。

抗滲性好

據多次測試，陶?；炷恋目節B性能優(yōu)于普通混凝土。以20MPa陶?；炷僚c普通混凝土為例，經(jīng)多次測試進(jìn)行比較，普通混凝土的抗滲指數為B6，而陶?；炷羷t可達到B18至B25。1970年天津用20MPa的陶?；炷两ㄔ斓姆揽胀ǖ溃ㄉ?m，地下水位0.9 m），至1980年檢查時(shí)沒(méi)有發(fā)現滲漏現象。寧波建造的兩條20MPa陶?；炷炼诖ㄝd重量80t），水上作業(yè)13年，未出現過(guò)滲漏現象。因此陶?；炷潦侵谱魉畨?，地下工程的優(yōu)良建筑材料之一。

抗堿

陶?；炷敛坏透g（酸、堿）性能優(yōu)于普通混凝土。而且具有優(yōu)異的抗堿集料反應能力。

混凝土的主要成分是水泥和集料。集料包括碎石和砂子，如果石子和砂子這些集料是白云石、石灰石或其他含有SiO2的巖石，如蛋白石、火山巖等，水泥中的堿就會(huì )和這些集料發(fā)生堿集料反應，引起巖石礦物解體或造成膨脹使混凝土開(kāi)裂而崩潰，造成建筑破壞。這就是堿集料反應。每年國內國外都有大量的建筑物因混凝土的堿集料反應而損毀。

由于陶粒不含有這些火性巖石成分，堿含量也非常低，所以它在使用過(guò)程中不會(huì )與水泥發(fā)生堿集料反應。至今為止，國內外的陶?；炷两ㄖ?，還沒(méi)有發(fā)現一起堿集料反應的事例。事實(shí)已經(jīng)表明，陶粒具有優(yōu)異的抗堿集料反應能力，可增加穩定性，延長(cháng)建筑物的使用壽命。

適應性強

經(jīng)國內外幾十年生產(chǎn)實(shí)踐證明，根據各地資源條件不同，可分別采用黏土、頁(yè)巖、粉煤灰或其他固體廢棄物生產(chǎn)陶粒。根據用途不同和市場(chǎng)需要，可以生產(chǎn)不同堆積密度和粒度的陶粒產(chǎn)品（輕質(zhì)陶粒、結構保溫用陶粒、結構用陶粒），也可生產(chǎn)有特殊用途的陶粒，如耐高溫陶粒、耐酸陶粒和花卉陶粒等。
